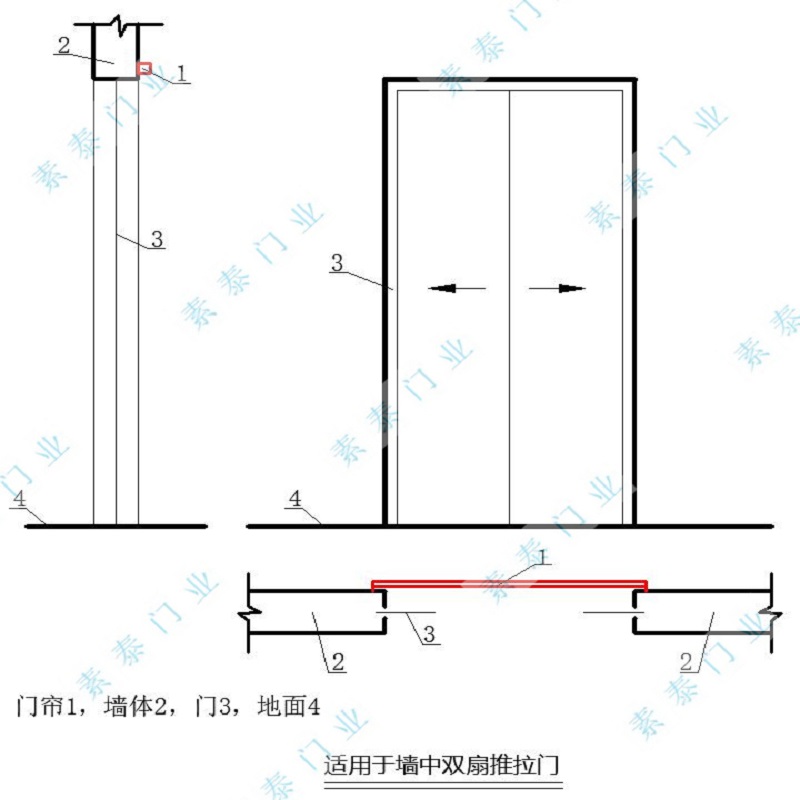

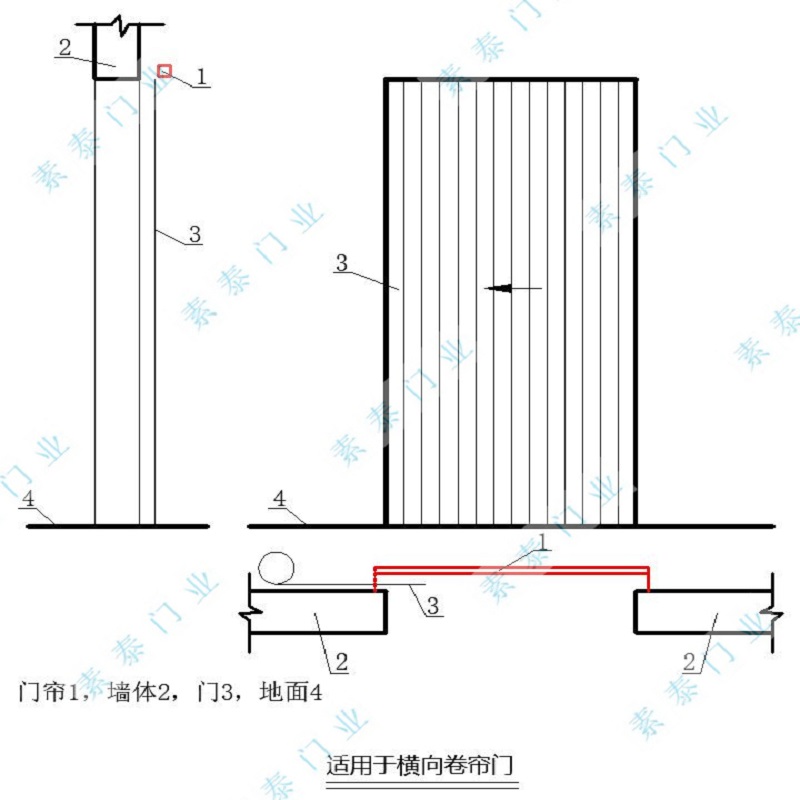

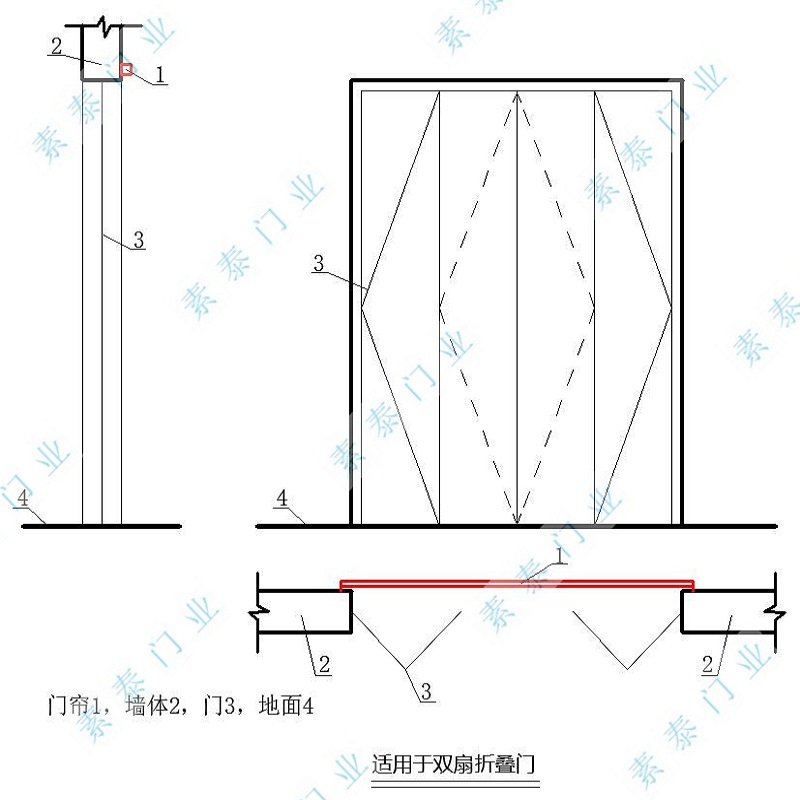

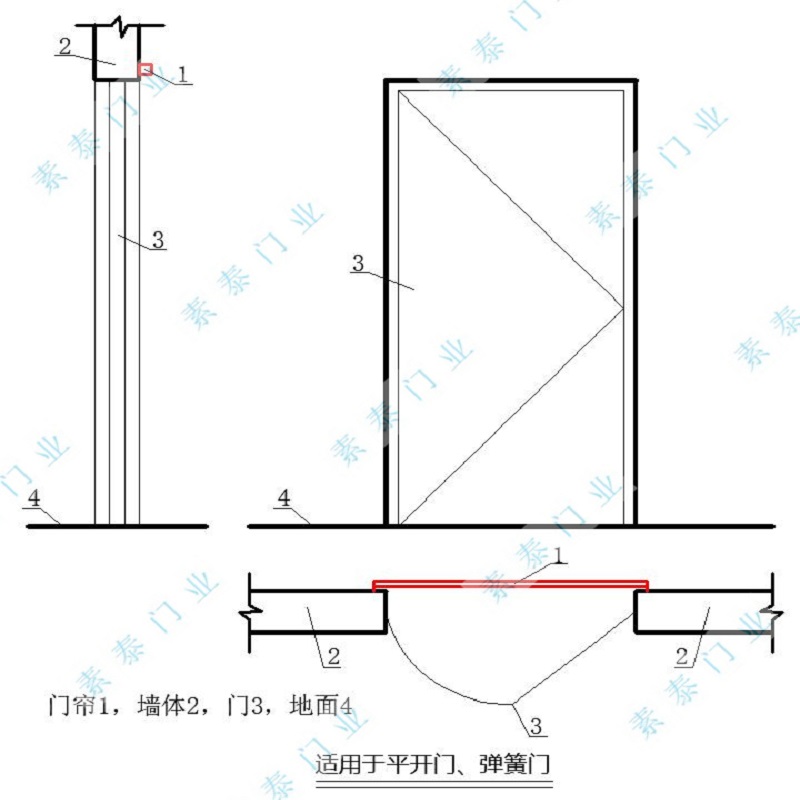

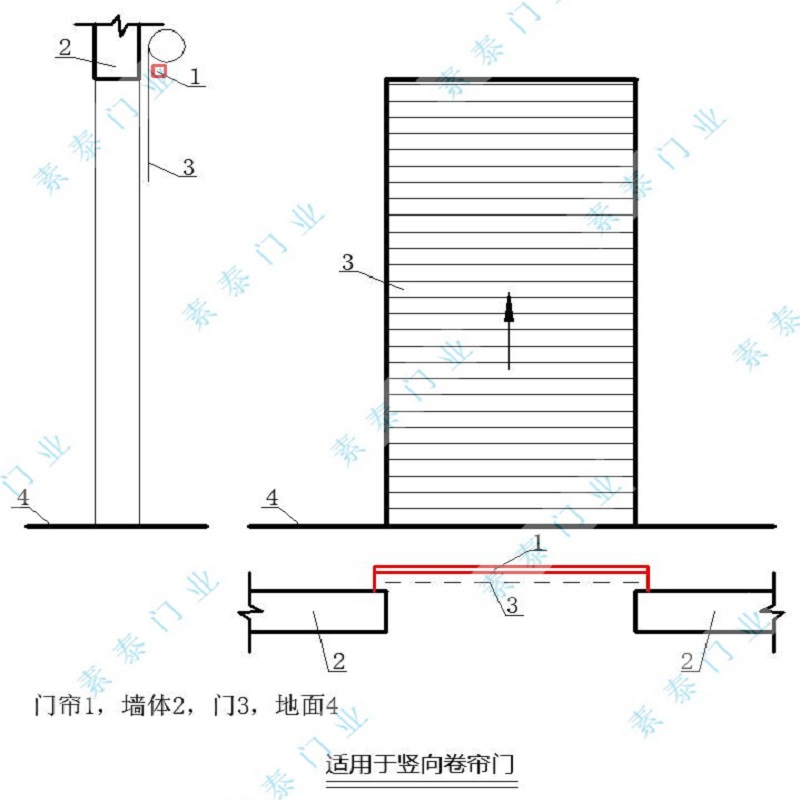

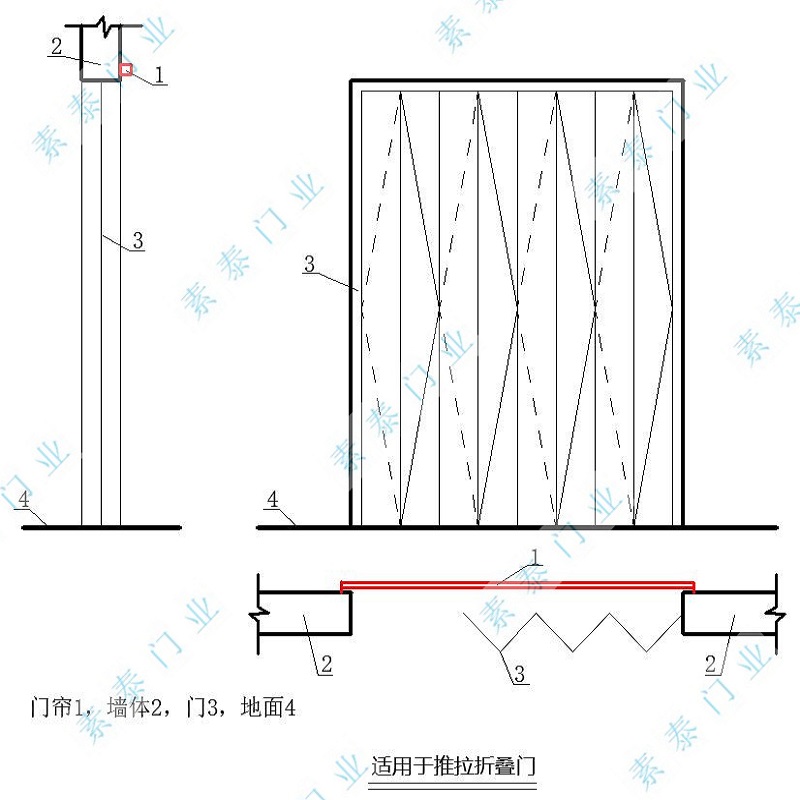

1.图例
|
|||
|
2.外观质量 门帘表面应光滑、平整，颜色应均匀，不应有气泡、裂纹、油剂、杂质等缺陷。 |
|||
| 3.单片门帘尺寸规格 单位：mm | |||
| 长度（L） | 宽度（B） | 厚度（δ） | 备注 |
| ＞30000 | 200～500 | 1.5～5 | |
| 4.单片门帘尺寸偏差 单位：mm | |||
| 项目 | 尺寸 | 尺寸偏差 | 备注 |
| 长度（L） | ≥2000 | ±3 | |
| ＜2000 | ±2 | ||
| 宽度（B） | 300～500 | ±1 | |
| 厚度（δ） | ≥1.6 |
+0.2
0
|
|
| 5.部分力学性能 | |||
| 项目 | 要求 | ||
| 耐寒性 | 表面应无破裂 | ||
| 耐热老化 | 表面应无异常 | ||
| 透光率/(%) ≥ | 90 | ||
| 耐光性/级 ≥ | 4 | ||
|
6.透光率 透过试样的光通量与射到试样上的光通量之比 百分数表示的透光率计算：T=(T2/T1)*100 T —— 透光率； T2 —— 通过试样的总透射光通量； T1 —— 入射光通量。 结果取平均值，取值到0.1%。 |
|||
|
7. 安装 7.1 确定安装部位测量并做标记 7.1.1 竖直面内量取三次高，选取三次数值大值高度为确定高度。 7.1.2 水平面内量取三次宽，选取三次数值大值宽度为确定宽度。 7.2 安装方法 7.2.1 无框梁上墙：在安装标记处，龙骨定位孔在梁上墙用记号笔做出标记，用φ10钻头成孔，孔内残渣清理干净，将M6膨胀栓把龙骨固定墙体，旋紧螺栓。 7.2.2 无框门洞安装方法同无框上墙相同，无悬挂点采用铝合金或其他材质作为支撑梁。 7.2.3 木质门上框：在安装标记处，龙骨定位孔在门上框用记号笔做出标记，用M3自攻螺丝将龙骨固定上门框，旋紧螺丝。 7.2.4 钢质门上框：在安装标记处，龙骨定位孔在梁上墙用记号笔做出标记，用外六角钻尾M5.5自攻螺丝将龙骨固定钢制上门框，旋紧螺栓。 7.2.5 依次同一方向将门帘片挂钩重叠挂入龙骨中。 7.2.6 其他特殊固定结构，采取制定安装方法。 |
|||
|
8.适用范围 适用于商场、超市、冷库、食品、化工、纺织、电子、机械、印刷、工厂、车间、市场、餐厅等各种行业场所。 |
|||
塑料门帘(stmy-001)
